Clemă panouri solare: Tipuri și sisteme de montaj pentru o instalație fiabilă

Autor: Dana Mihai

Clemele fac diferența dintre o instalație care rezistă peste 20 de ani și una care are nevoie de ajustări și reparații din primele sezoane. Dincolo de panouri și invertor, alege corect componenta care stabilizează efectiv panoul în poziție: clema potrivită pentru ramă, profil și tipul de acoperiș.

În rândurile de mai jos găsești un ghid practic despre clemă panouri solare, ce tipuri există, cum se alege pe înălțimea ramei (30/35/40 mm), ce compatibilități să urmărești cu șinele (clasice sau mini-rail) și ce reguli contează la strângere, împământare și dilatare termică.

Tipuri de clemă panouri solare și când le folosești

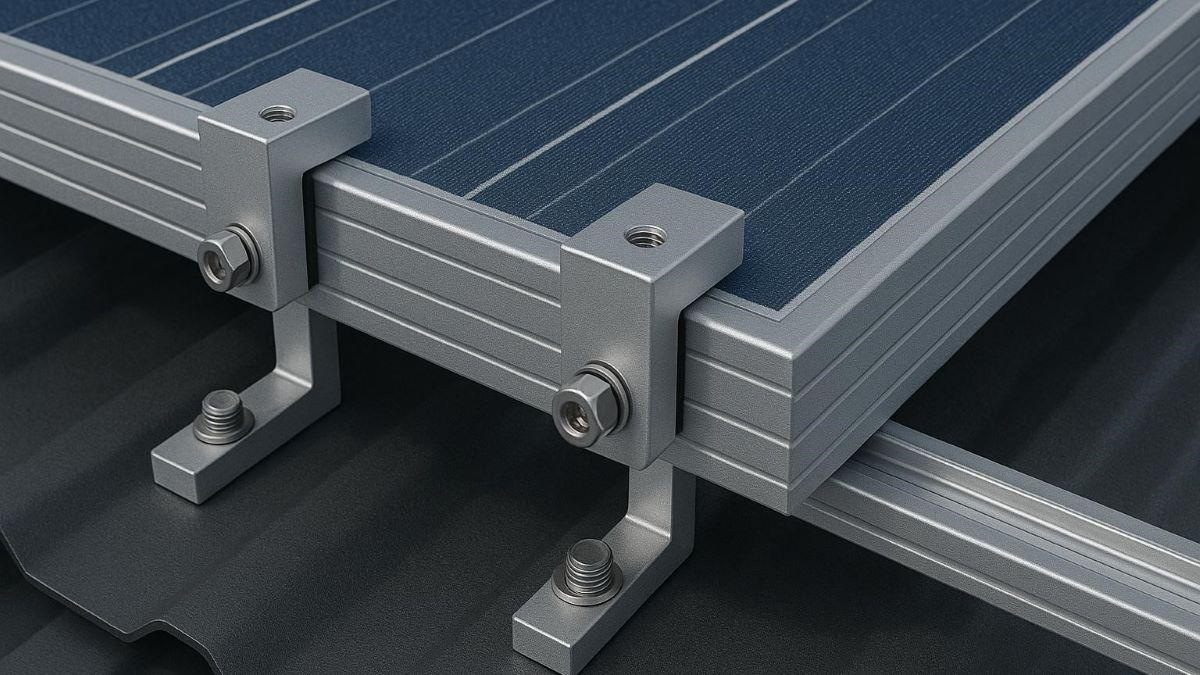

La capete intră clema de capăt (end clamp), dimensionată fix pe înălțimea ramei. În câmp, panourile se leagă cu clema de mijloc (mid clamp), care prinde două rame simultan. Pentru șantiere rapide sau profile dedicate, există cleme universale/reglabile (de exemplu, 30–40 mm) și variante de tip CLICK, care reduc pașii de asamblare. În portofoliile specializate vei întâlni serii diferite (ex. E, D, K) și soluții universale (inclusiv clema de tip U patentată),
gândite să acopere majoritatea grosimilor de ramă și seriilor de profile.

Pentru cupluri stabile în timp, clemele de calitate sunt executate din materiale atent alese și tratate. Pe piața de profil, recomandat să cauți la producător, vei găsi cleme panouri solare din aluminiu anodizat, pentru greutate redusă și rezistență la coroziune, plus șuruburi/saibe/piulițe din inox A2/A4.

Când clema include lamelă de împământare, verifică dacă muchiile dințate străpung anodizarea ramei conform fișei tehnice, așa asiguri continuitatea electrică între panouri și șină. Pentru acoperișuri cu vibrații sau zone de vânt ridicat, optează pentru cleme cu suprafață de contact generoasă și marcaj clar de cuplu (Nm) recomandat.

Sisteme de montaj: șină lungă vs. minirail, compatibilități și dilatări

În sistemele cu șină lungă, clemele rulează în canalul T (T-slot) al profilului. Verifică tipul de cap al șurubului (T-head/hex) și dacă are protecție anti-rotație. La mini-rail, clemele se prind direct în segmentul scurt de profil fixat pe tabla cutată. Astfel, ai montaj mai rapid și mai puțin aluminiu folosit, dar toleranțele sunt mai strânse. Alege cleme compatibile explicit cu seria de mini-rail folosită.

În ambele cazuri, respectă toleranțele de dilatare: aluminiul și sticla se comportă diferit la variații de temperatură. Nu presa panoul cu cleme prea strânse sau cu distanțe atipice față de colțuri. Urmează zonele de prindere din manualul producătorului de panouri.

Un alt punct cheie este cuplul de strângere. Dacă este prea mic, panoul poate migra la vibrații, dacă este prea mare, poți deforma rama sau induce tensiuni în sticlă. Ghidează-te după valorile și folosește o cheie dinamometrică.
Pentru proiecte în zone cu zăpadă sau vânt puternic, verifică sarcinile admise pe clemă și pe profil. O clemă robustă nu compensează o șină subdimensionată sau un pas greșit al punctelor de prindere.

Controlul calității pe șantier: împământare, poziționare, verificări la recepție

Înainte de a strânge definitiv, aliniază rândul cu sfoară sau laser, fixează clemele de mijloc astfel încât să nu forțezi ramele și păstrează jocul cerut între panouri. La capăt, clemele terminale trebuie să aibă plăcuța la nivel cu muchia ramei, fără să depășească. Dacă folosești cleme cu împământare, verifică vizual prinderea din anodizare și testează continuitatea cu ohmmetrul.

Pentru durabilitate, nu amesteca inox cu oțel neprotejat în aceeași zonă, deoarece există risc galvanic, taie excesul de spumă și silicon care poate ține apă, și păstrează canalele T curate pentru a evita corodarea șuruburilor la întreținere. La recepție, notează în proces seria clemelor, cuplurile aplicate, poziția față de colțuri și eventualele derogări aprobate. Aceste detalii te salvează la audit sau în garanție. Dacă vrei cleme testate în teren, cu livrare rapidă și preț competitiv, contează pe gamele unui producător român orientat pe calitate și inovație, pentru proiecte fiabile de energie verde!
